Колонны и стойки
Сварные и прокатные элементы каркасов с предусмотренными опорными и соединительными деталями
Изготовление металлоконструкций на заказ
Отдельные элементы и комплекты для строительных и промышленных объектов. Работа по КМД, чертежам и техническому заданию.
Элементы производимых металлоконструкций
Прокатные балки и ригели
Элементы рам, перекрытий и покрытий по рабочим чертежам
Сварные балки
Балки по рабочим чертежам с предусмотренными рёбрами, опорными и соединительными деталями
Фермы
Стропильные, подстропильные и технологические фермы
Связи, распорки и прогоны
Элементы пространственной жёсткости и второстепенного каркаса
Лестницы, площадки и ограждения
Марши, переходы, площадки, ограждения и конструкции доступа
Рамы и конструкции под оборудование
Рамы, стойки, опоры, постаменты и кронштейны
Эстакады
Несущие и вспомогательные металлоконструкции эстакад по рабочей документации
Вспомогательные металлоконструкции мостовых сооружений
Изделия и сборки для вспомогательных частей мостового сооружения по чертежам и спецификации
Второстепенные и соединительные элементы
Фахверк, обрамления, фасонки, пластины, рёбра, закладные и опорные узлы
Нестандартные сварные конструкции
Рамы, сборки и единичные изделия по чертежу, эскизу или ТЗ
Метизы и мелкие комплектующие
Болты, гайки, шайбы и другие позиции, включённые в границу заказа по документации или отдельной ведомости
Можно рассчитать весь комплект или только выбранные марки, оси, очередь либо группу элементов.
Передать перечень элементовПо каким данным начнём расчёт
КМ или КМД
Действующую версию и нужные марки, оси либо весь комплект
Спецификация или чертёж
Наименование, количество, материал и рабочие размеры элементов
Эскиз или основные параметры
Назначение, габариты, известный тоннаж; неизвестные значения можно отметить отдельно
Условия поставки
Адрес доставки, требуемую дату, покрытие и известные ограничения приёмки
КМ, эскиз или тоннаж подходят для предварительной оценки. До изготовления нужны достаточные рабочие размеры, материалы и соединения.
Сравнить исходные комплекты КМ и КМДЧто входит в изготовление и поставку
Подготовка материала
Закупка сырья
Закупаем металлопрокат требуемой марки стали и сортамента под принятую спецификацию либо принимаем материал заказчика.
Входной контроль сырья
Сверяем обозначение материала, сортамент, количество и сопровождающие документы с принятым составом заказа.
Комплектация металлопроката
Распределяем материал по позициям, маркам и партиям заказа.
Дробемётная очистка
Выполняем после комплектации материала и до разметки заготовок, если очистка предусмотрена технологией и системой ЛКМ.
Изготовление и защита
Разметка и резка заготовок
Переносим рабочие размеры и обозначения. Для листа и профиля доступны лазерный, плазменный и механический раскрой; способ выбирается по детали и документации.
Сверление, гибка и подготовка кромок
Отверстия и кромки выполняются по чертежам; при необходимости применяются сверление профиля на ЧПУ и гибка листовых деталей.
Сборка, сварка и зачистка
Детали собираются в отправочные элементы. В зависимости от узла применяются ручная, автоматическая или роботизированная сварка, затем предусмотренная зачистка.
Контроль качества
Проверяем материал, геометрию, отверстия, зоны сопряжения, соединения, покрытие, маркировку и комплектность в объёме заказа.
Подготовка поверхности и нанесение ЛКМ
Подготавливаем поверхность и наносим согласованную систему покрытия.
Комплектация и поставка
Закупка и комплектование метизов
Закупаем и комплектуем метизы по рабочей документации или отдельной ведомости.
Маркировка
Связываем каждый элемент и упаковочное место с ведомостью и партией.
Упаковка
Формируем упаковочные места и защищаем элементы, метизы и покрытие на период погрузки и перевозки.
Логистика и доставка
Организуем доставку готовой продукции до склада покупателя с учётом габаритов, массы, упаковки и маршрута.

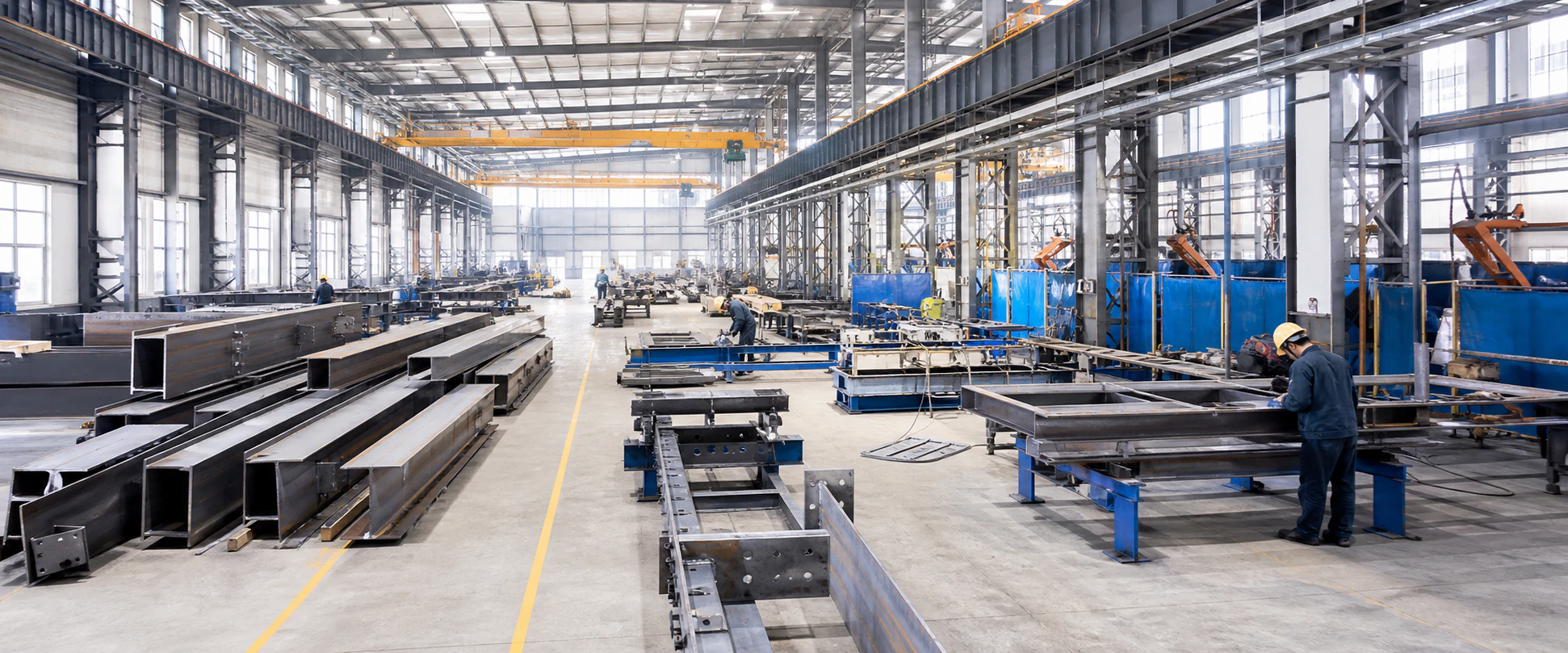

Работы в цехе: от заготовки до покрытия
Заготовка и отверстия
Подготовленный профиль с отверстиями перед сборкой по рабочей документации.
Сборка и сварка
Сварное соединение деталей металлоконструкции до обработки поверхности.
Подготовка поверхности
Металлоконструкция после дробемётной очистки перед нанесением покрытия.
Защитное покрытие
Окрашенные элементы, разложенные партиями в цехе.
Снимки разных изделий — это этапы работы, а не один заказ.
Производственные возможности
Раскрой листа
Лазерная резка стали толщиной до 60 мм на поле 3000 × 6000 мм; плазменная резка до 40 мм. Способ выбирается по материалу и чертежу.
Резка и сверление профиля
Труборез обрабатывает профиль длиной до 6000 мм и диаметром до 220 мм; линия ЧПУ сверлит отверстия до 40 мм в профиле длиной до 12 м.
Гибка листа
Листогибочный пресс рассчитан на усилие 130 т и длину гиба до 3100 мм. Допустимость детали зависит от толщины, материала и геометрии.
Сварные балки
Для нестандартных двутавровых и коробчатых сечений представлен полный цикл: раскрой, сборка, автоматическая сварка, правка, обработка поверхности и окраска.
Поверхность и ЛКМ
Проходная дробемётная камера рассчитана на сечение до 800 × 1600 мм; нанесение ЛКМ выполняется безвоздушными аппаратами.
Указаны параметры конкретного оборудования. Возможность изготовления детали и состав операций уточняются по чертежам при расчёте заказа.
Контроль качества
Входной контроль сырья
Сверяем марку стали, сортамент, количество и доступные документы с принятой спецификацией.

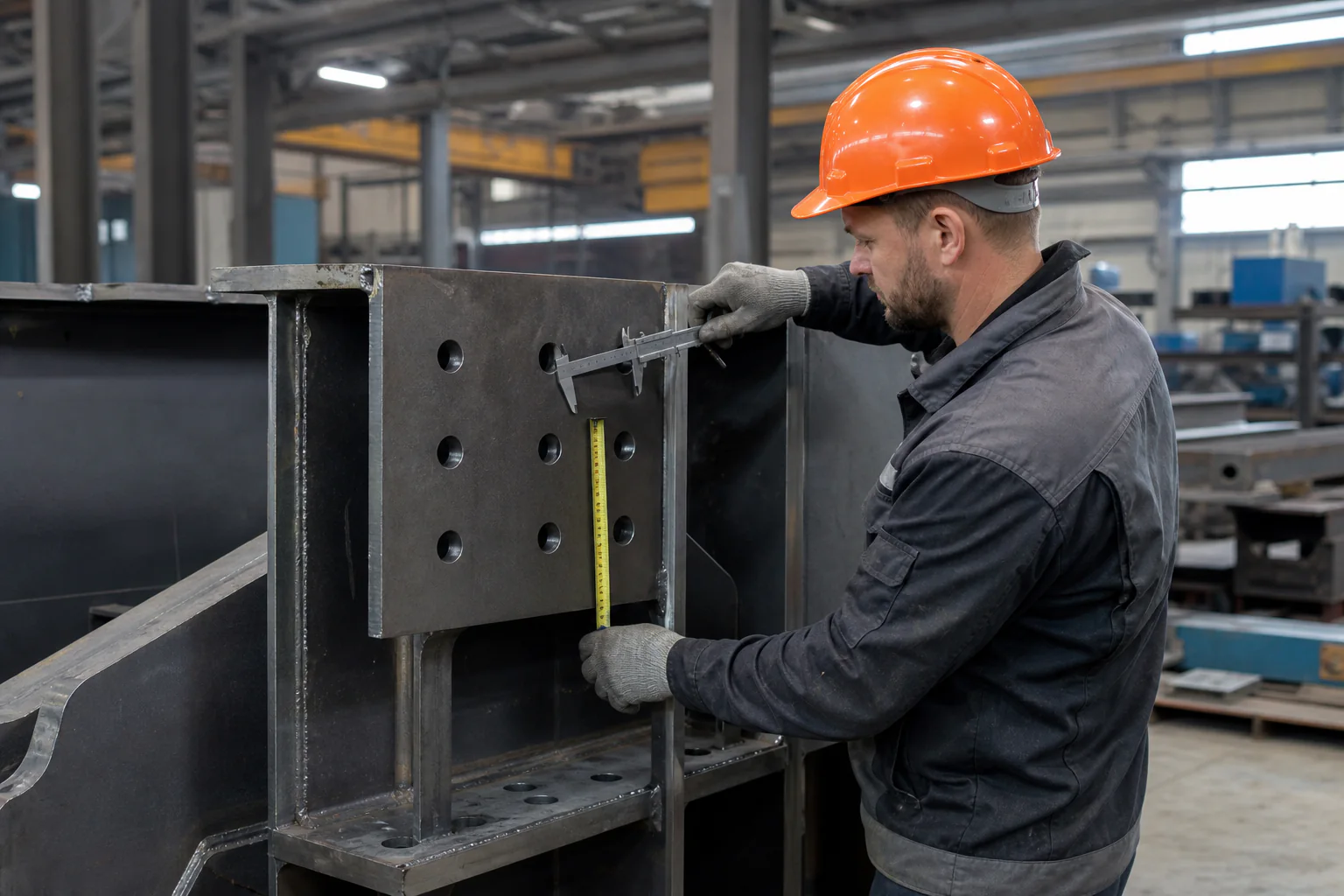

Геометрия и размеры
Проверяем основные размеры, отверстия и присоединительные зоны по рабочим чертежам.
Сборка и соединения
Проверяем взаимное положение деталей и требования к соединениям в объёме проекта или договора.
Подготовка поверхности и ЛКМ
Проверяем предусмотренные параметры подготовки поверхности и нанесённой системы покрытия.
Маркировка и комплектность
Сопоставляем элементы, метизы, упаковочные места и перечень партии.
Результат контроля
Форму фиксации результата и перечень передаваемых документов указываем в спецификации заказа.
Маркировка, упаковка и партии
Маркировка элементов
Обозначение связано с ведомостью и партией.
Перечень партии
Фиксируются марки и количество.
Метизы и мелкие детали
Передаются по отдельному перечню и в отдельном упаковочном месте.
Упаковка
Определяются способ укладки, фиксации и защиты элементов.
Защита при перевозке
Учитываются габариты и нанесённое ЛКМ.
Деление по этапам
Корпус, оси, очередь или участок.
Документы
Согласованный комплект документов по партии и передаче.
Что влияет на стоимость и срок
Ориентиры и состав стоимостиТоннаж и повторяемость
Масса задаёт объём заказа; серия одинаковых марок и единичные элементы требуют разной подготовки.
Узлы и объём сварки
Число деталей, соединений, отверстий и обработанных поверхностей определяет трудоёмкость.
Сталь и сортамент
Марка, профиль, наличие материала и его поставщик влияют на закупку и запуск.
Покрытие и контроль
Площадь, система ЛКМ и предусмотренные проверки добавляют работы и технологические интервалы.
Отправочные элементы
Количество и габариты частей меняют комплектование, упаковку, погрузку и транспорт.
Маршрут и нужная дата
Адрес приёмки, ограничения разгрузки и очерёдность партий учитываются в стоимости и графике.
Производственный цикл
- 01
Материал
Документация, марки и очередность. Закупка или приёмка металлопроката, входной контроль.
- 02
Изготовление
Разметка, резка, обработка, сборка и сварка по рабочим чертежам.
- 03
Контроль и покрытие
Проверка элементов, подготовка поверхности и нанесение согласованной системы ЛКМ.
- 04
Готовая партия
Маркировка, метизы и упаковка. Доставка до склада покупателя.
Пример: изготовление сварной балки
От заготовки до окрашенной балки
Для нестандартной сварной балки двутаврового или коробчатого сечения выполняется последовательный производственный цикл. Сечение и длина конкретного заказа определяются чертежами.
- Лазерный раскрой деталей и подготовка кромок под сварку.
- Сборка балки, автоматическая сварка под флюсом и правка полок.
- Фасонные элементы, дробемётная подготовка поверхности и окраска.
- Показанный результат
- сварная балка после изготовления и покрытия
Типы конструкций в заказе

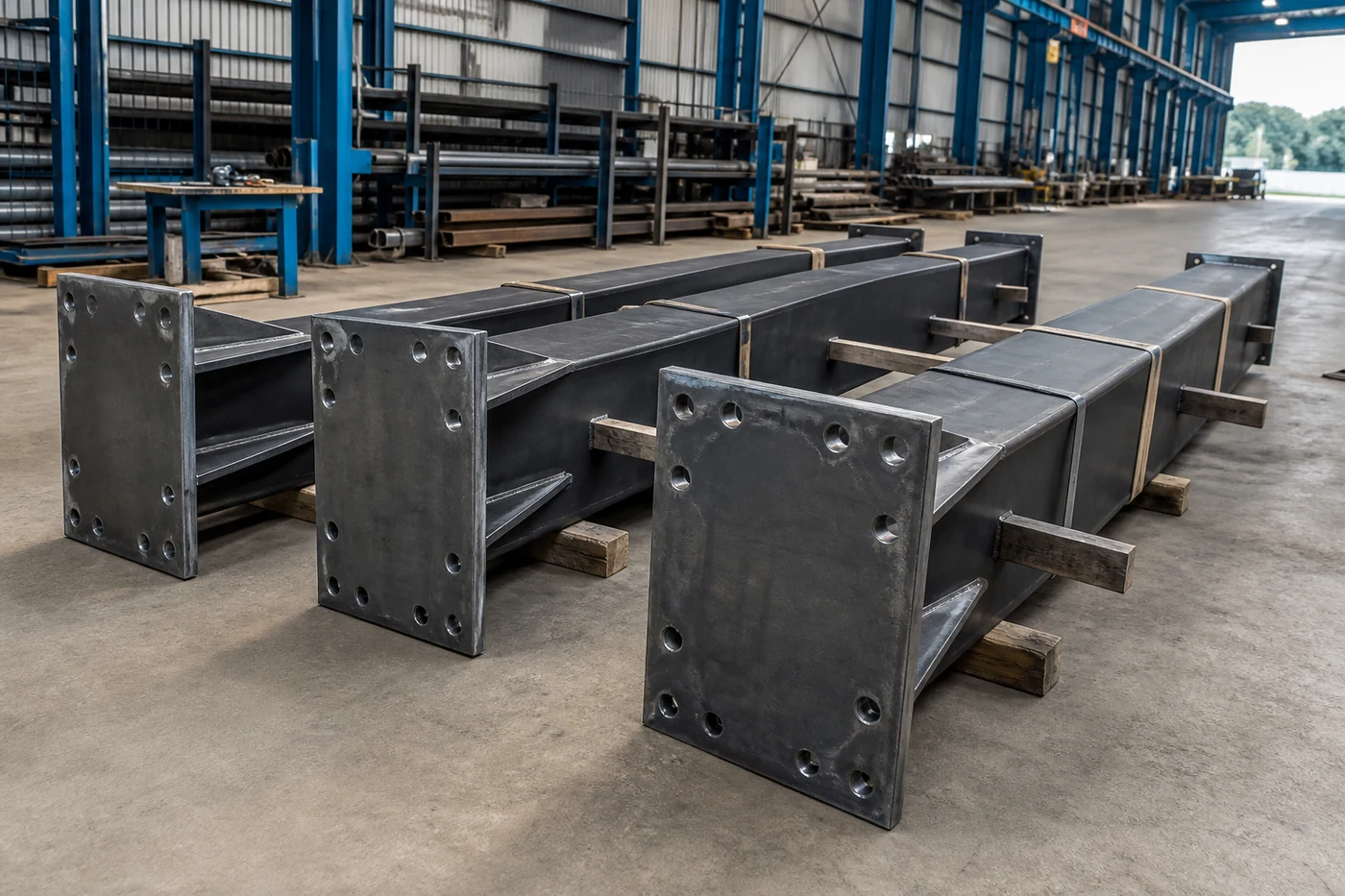

Сварная колонна
Несущий вертикальный элемент рамного каркаса по рабочему чертежу.

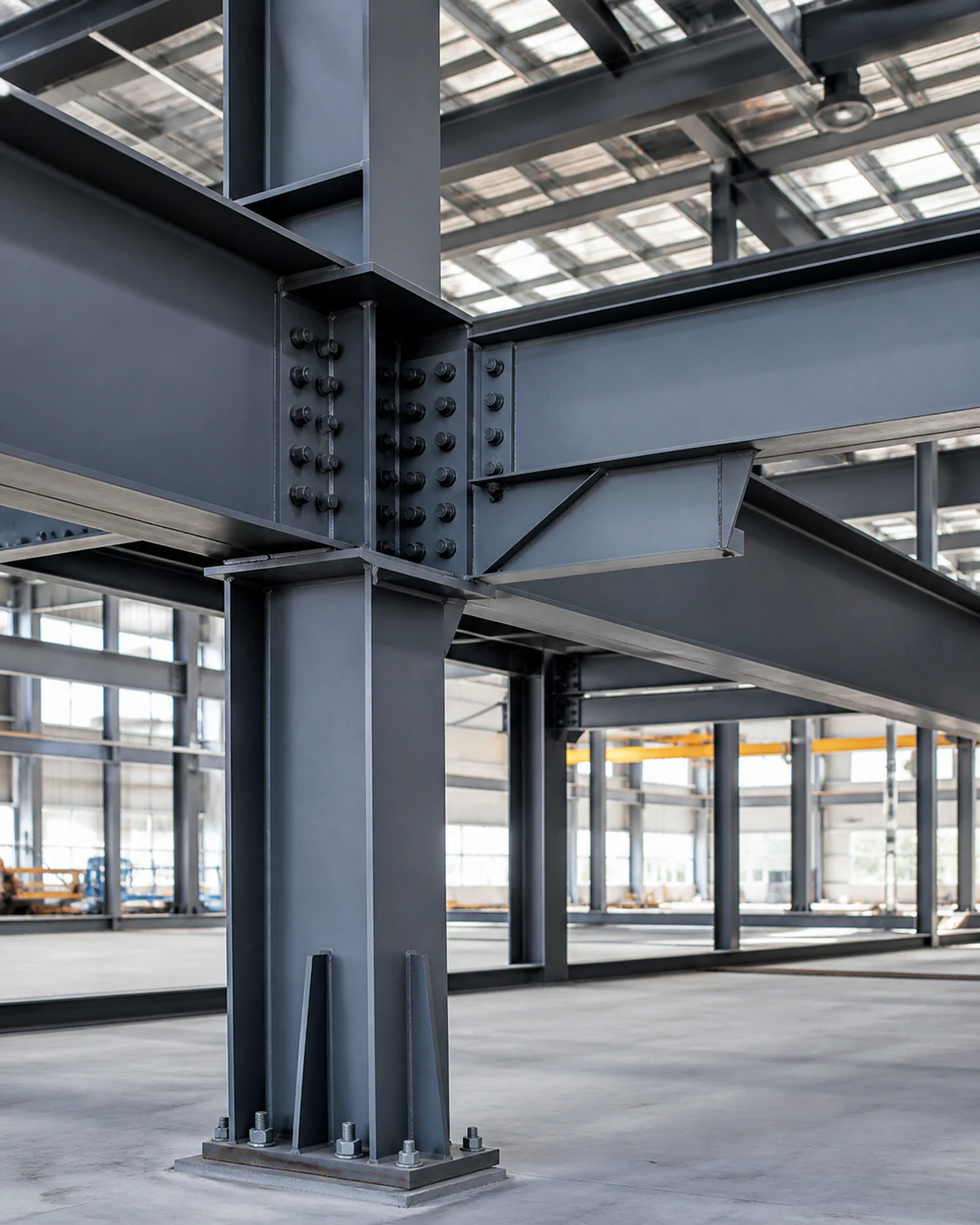

Сварная балка
Несущий элемент по рабочему чертежу с предусмотренными рёбрами, опорными и соединительными деталями.
Смотреть в перечне элементов

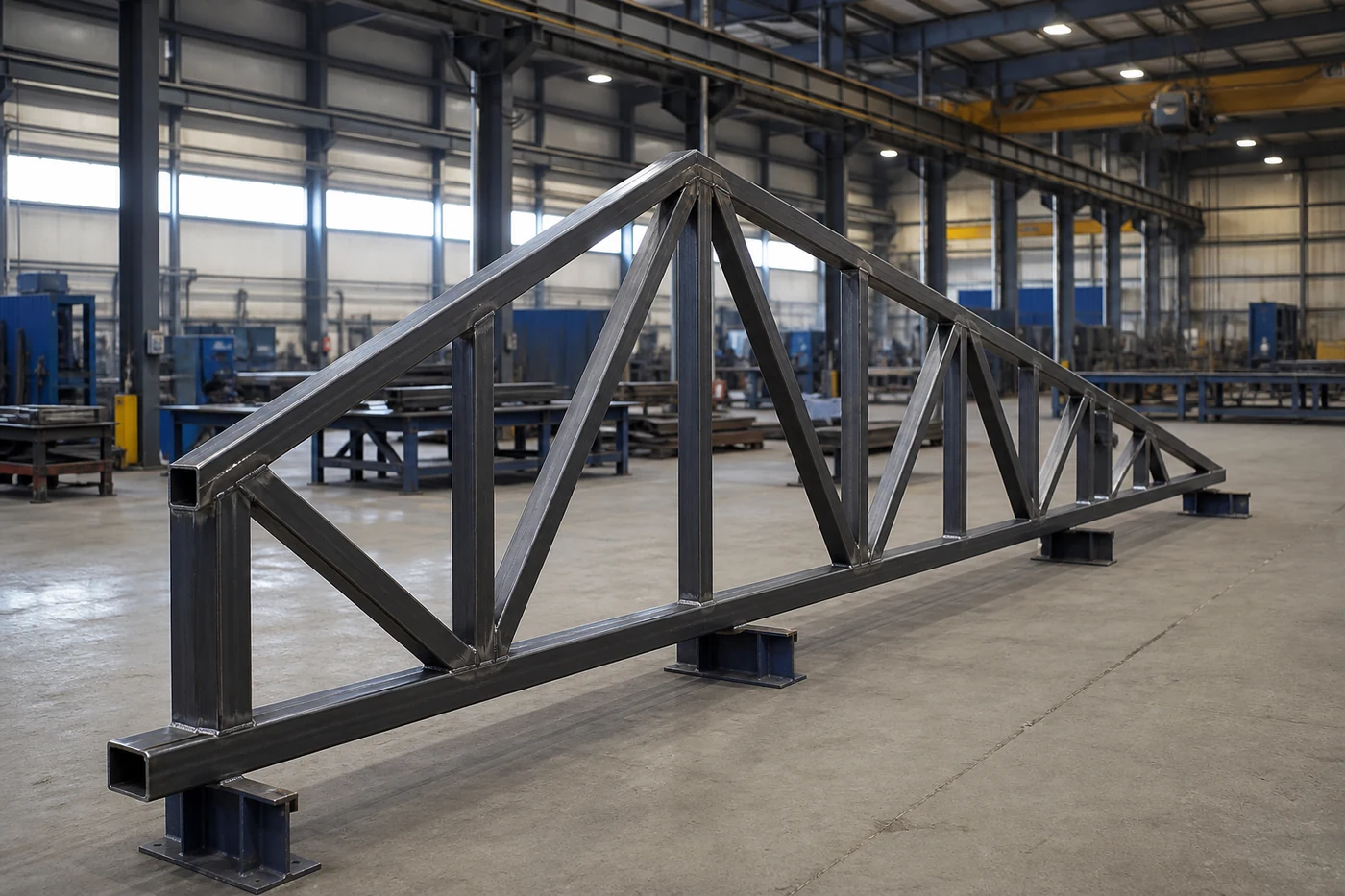

Стропильная ферма
Решётчатый несущий элемент покрытия по рабочей документации.
Заказать металлические фермы

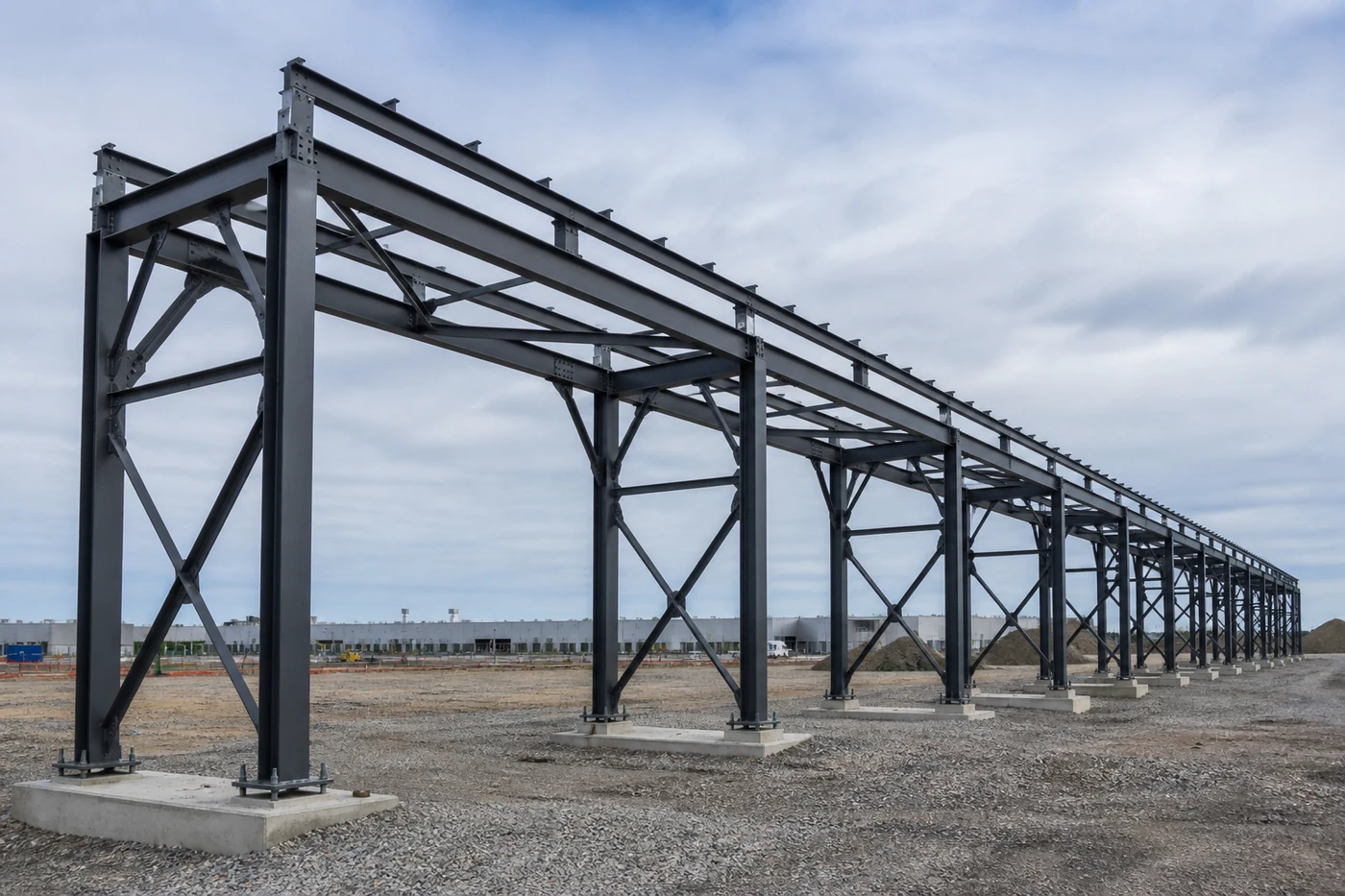

Эстакада
Комплект несущих и вспомогательных элементов эстакады по рабочей документации.

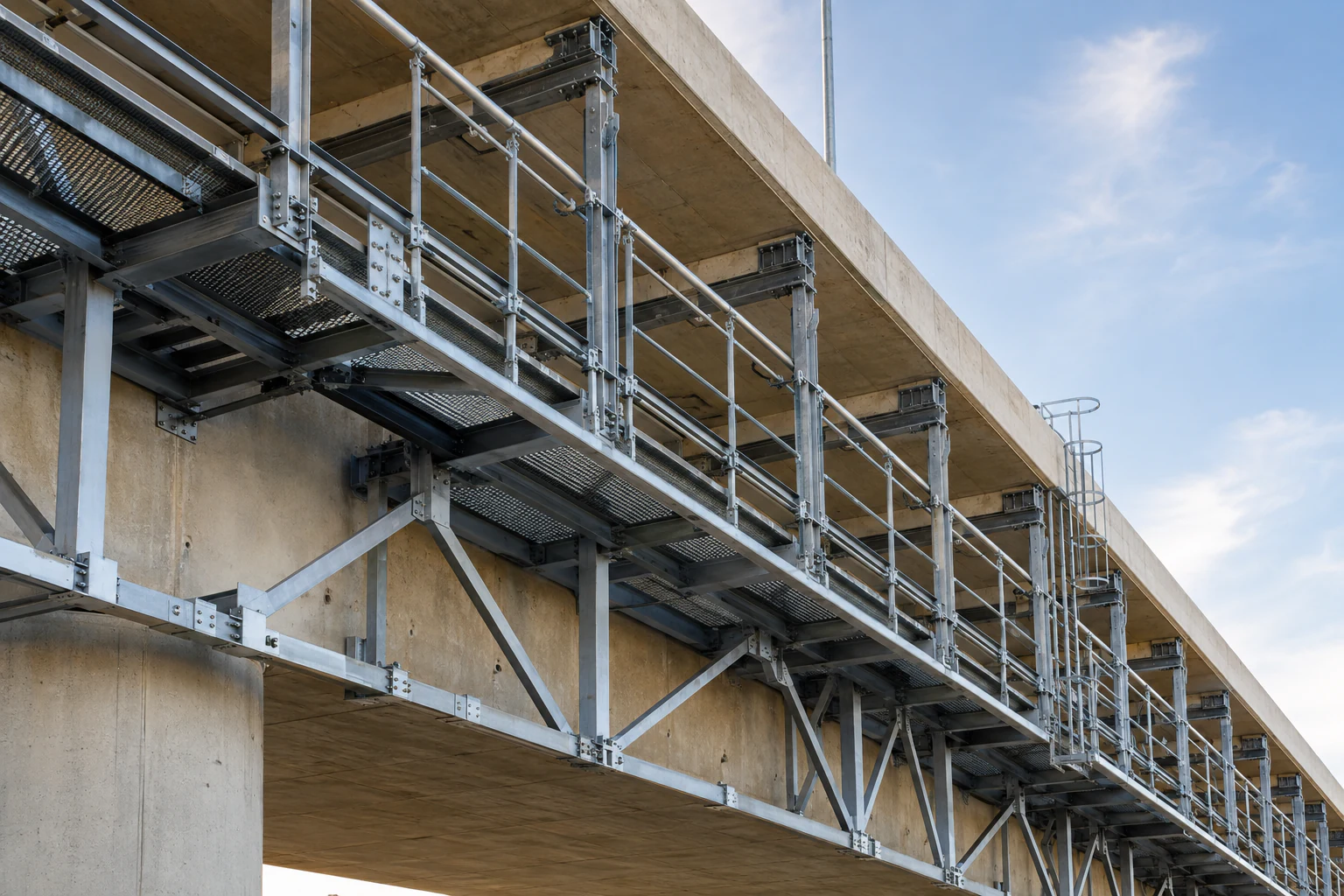

Вспомогательная металлоконструкция мостового сооружения
Изделие или сборка для вспомогательной части мостового сооружения по рабочим чертежам.

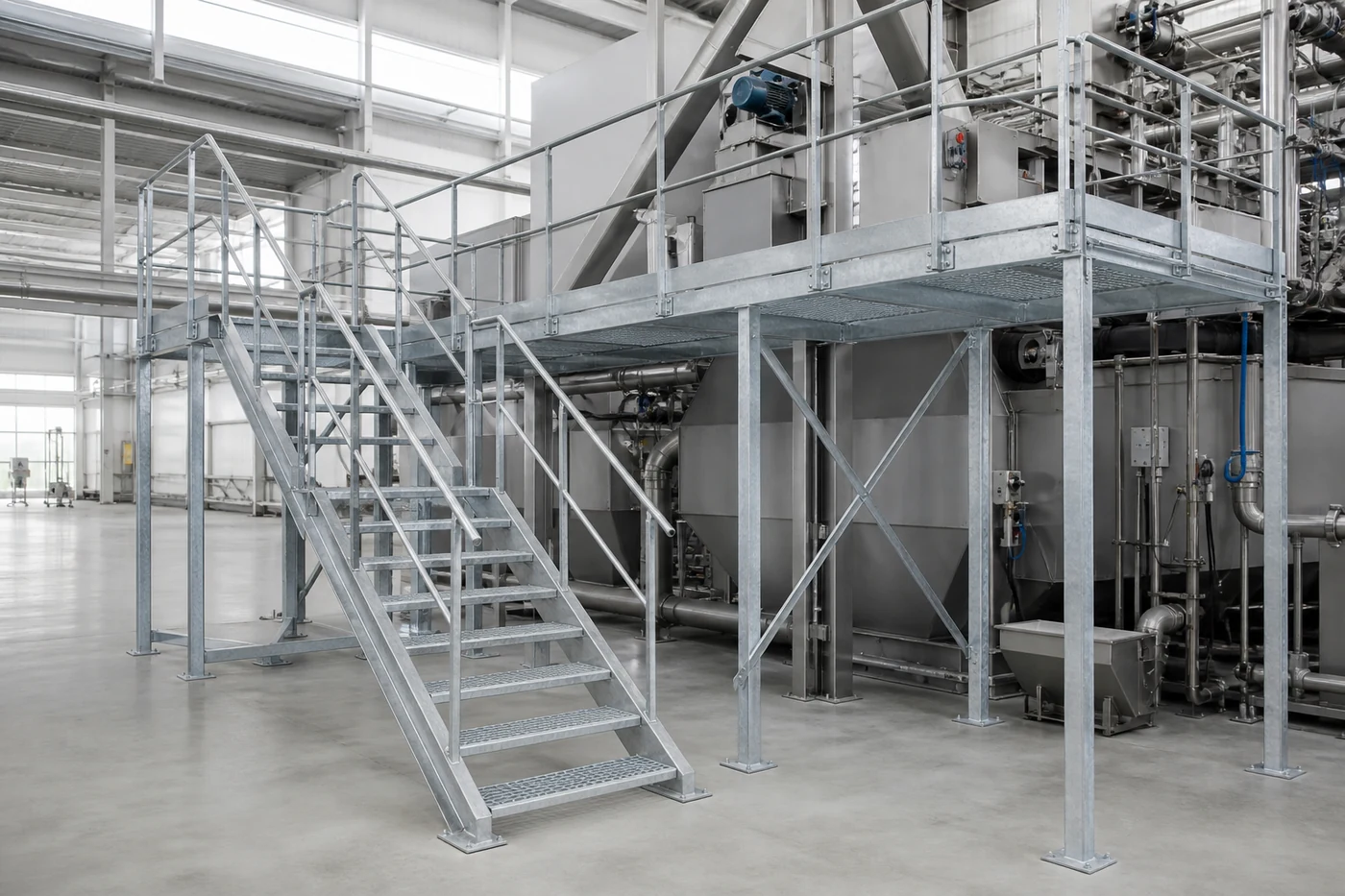

Лестничный марш с площадкой
Комплект доступа и перехода между уровнями.
Рама под оборудование
Опорная конструкция по рабочему чертежу.

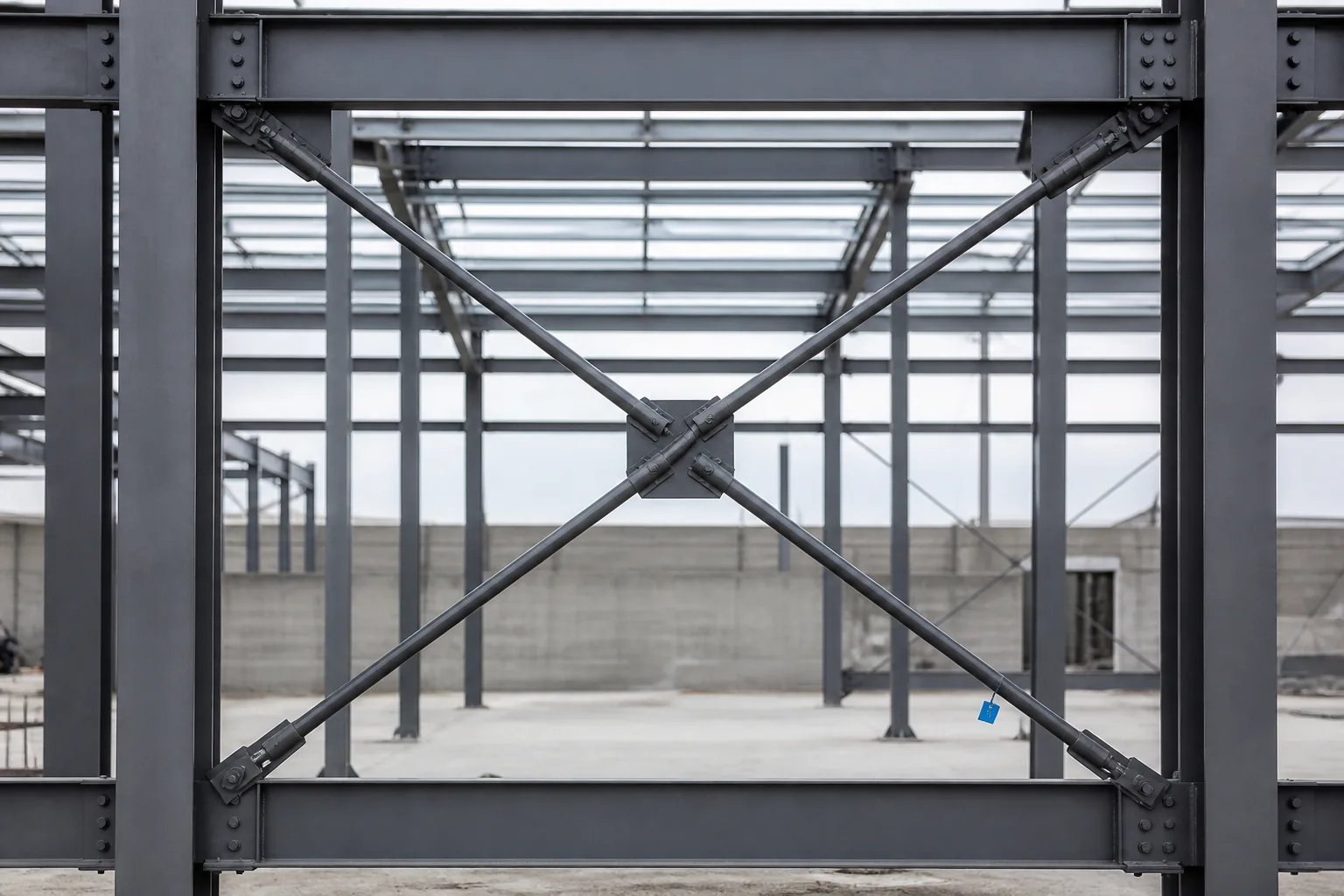

Комплект связей
Группа элементов пространственной жёсткости.
Что вы получаете по заказу
Состав заказа
Перечень марок, количество, основание массы и действующая версия документации; весь комплект или выбранная часть
Предложение по стоимости
Металлопрокат, изготовление, покрытие, метизы, упаковка и доставка — включённые позиции и исключения отдельно; НДС и срок действия предложения
Условия изготовления
Принятые исходные данные, состав операций и контроля, порядок согласования изменений; сроки и событие, от которого они отсчитываются
Порядок передачи партии
Маркировка, упаковочные места, очерёдность, адрес приёмки и ответственность за разгрузку; готовность к отгрузке и дата прибытия отдельно
Перечень документов
Применимые документы на материал, конструкции, контроль и партию; кто готовит, в какой форме и когда передаёт
Примеры выполненных работ
Опоры трубопроводов
Сварные опорные элементы и стойки. На фото — партия деталей в цехе: конструкции сгруппированы и промаркированы перед дальнейшими операциями.
- Изделие
- опорные элементы трубопровода
- Показанный этап
- комплектование партии
Инвентарные опоры для мостовых работ
Для временного опирания при мостовых работах применяются пространственные конструкции МИК-С и МИК-П. На фото — собранные опоры на площадке; отдельно изготавливаются элементы для их сборки.
- Изделия
- элементы МИК-С, МИК-П и площадки ручной сборки
- Показанный результат
- собранные временные опоры
Вспомогательные мостовые балки
Для временных и вспомогательных схем изготавливаются сварные балки, связи и распорки. На фото — изготовленные окрашенные отправочные элементы.
- Направление
- вспомогательные конструкции мостовых работ
- Показанный этап
- готовые элементы перед передачей
Мостовое ограждение
Металлические элементы мостового полотна включают ограждения и барьерные секции. На фото — ограждение после установки вдоль проезжей части.
- Изделие
- мостовое ограждение
- Показанный результат
- конструкция на объекте
Ангар для авиационной техники
Готовое здание с металлическим каркасом и крупным въездным проёмом. На фото — внешний вид ангара; состав каркаса и ограждений для нового заказа определяется проектом.
- Тип объекта
- ангар для хранения и обслуживания авиационной техники
- Показанный результат
- готовое здание
Элементы конвейерных систем
Для добывающих предприятий изготавливаются конвейерные ставы и элементы галерей. На фото — сварная рама в цехе до передачи на объект.
- Изделия
- ставы и элементы конвейерных галерей
- Показанный этап
- изготовление металлоконструкции
Рассчитать изготовление
Короткие ответы
Можно обратиться без КМД?
Да. Предварительную оценку можно начать по КМ, спецификации, ТЗ, эскизу или однозначному описанию задачи.
Можно заказать отдельные элементы?
Да. Укажите рабочий чертёж, количество и границу операций.
Можно включить металлопрокат, метизы и упаковку?
Да. Эти позиции можно включить в заказ и показать отдельными строками в расчёте и спецификации.
Входит ли доставка?
Доставку готовой продукции до склада покупателя можно включить отдельной строкой. Стоимость и срок определяются по маршруту, габаритам, массе и упаковке.
Входит ли разработка КМД?
Разработку КМД можно включить отдельным этапом. В расчёте фиксируются исходные данные, состав выдачи, срок и стоимость.
