Входная документация
КМ и КМД
КМ задаёт конструктивные решения; деталировка раскрывает детали, марки и соединения.
Спецификации и ведомости
Перечень материалов, элементов и количество.
Техническое задание
Результат, дополнительные операции и граница заказа.
Требования к покрытию
Система защиты и параметры контроля.
Требования к контролю
Виды проверки, объём и форма результата с учётом применимых требований.
Основание: ГОСТ 21.502-2016 (откроется в новой вкладке)
Документы на материал
Проверьте, какими документами подтверждаются материал и крепёж, входящие в поставку. Полное обозначение продукции и связь с партией важнее общей фразы «сертификат на металл». Названия документов, их состав и порядок передачи уточняют с учётом применимых требований.
Документы поставщика
Сведения о материале, его обозначении и партии.
Связь с заказом
Возможность сопоставить материал с изготовленными элементами в требуемом объёме учёта.
Документы на крепёж
Основание и сведения по метизам, которые входят в поставку.
Основание: ГОСТ 23118-2019 (откроется в новой вкладке)
Производственные документы
ГОСТ 23118-2019 включает требования к приёмке, контролю и документу о качестве стальных строительных конструкций. Для конкретного заказа перечень уточняют по применимым требованиям, рабочей документации и составу поставки. Ниже — категории, которые стоит проверить при согласовании.
- документ о качестве конструкций
- перечень изготовленных марок и отправочных элементов
- сведения о маркировке и партиях
- документы производственного контроля
- результат контрольной сборки, когда она требуется
- документы по выявленным отклонениям и исправлениям
Основание: ГОСТ 23118-2019 (откроется в новой вкладке)
Контроль и приёмка
Материал и количество
Сверяются с рабочей документацией и составом поставки.
Геометрия и размеры
Проверяются размеры, отверстия и зоны сопряжения элементов.
Соединения
Виды и объём контроля определяются применимыми требованиями и рабочей документацией.
Подготовка поверхности и ЛКМ
Проверяются требования к подготовке поверхности и выбранной системе покрытия.
Маркировка и комплектность
Сопоставляются марки, количество, метизы и состав партии.
Основание: ГОСТ 23118-2019 (откроется в новой вкладке)

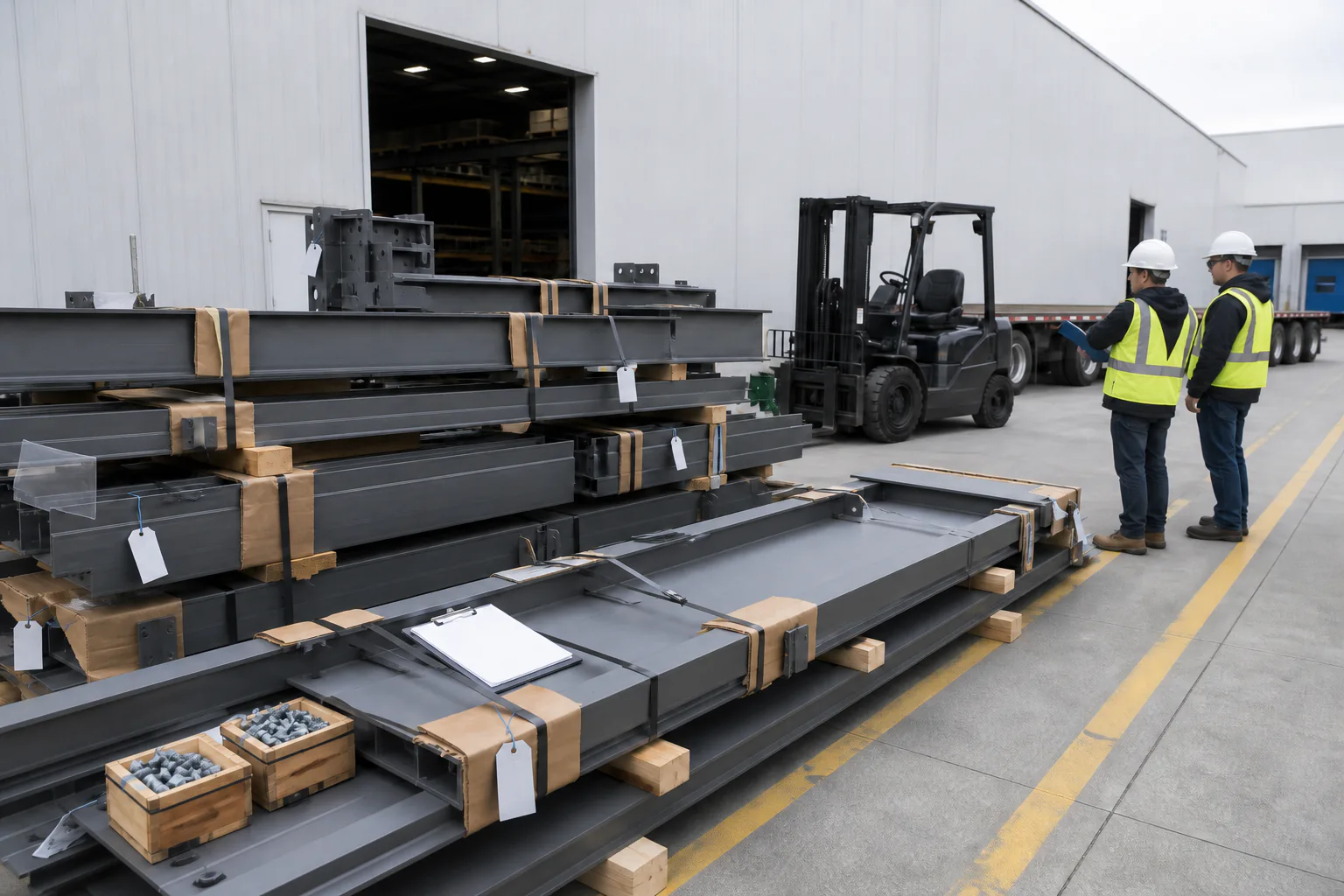

Документы партии
Сверьте перечень элементов, их количество, маркировку и состав упаковочных мест. Документы о качестве и контроле должны быть связаны с передаваемыми конструкциями в требуемом объёме. Условия передачи и доставки фиксируют отдельно, чтобы по документам было понятно, что получено и к какому заказу относится.
Перечень элементов
Марки и количество в конкретной партии.
Упаковочный перечень
Состав мест, мелких деталей и крепежа.
Маркировка
Обозначения элементов и упаковочных мест.
Материал и контроль
Сведения в объёме применимых требований и состава поставки.
Передаточный документ
Накладная, акт или иная применимая форма.
Основание: ГОСТ 23118-2019 (откроется в новой вкладке)
Документы монтажа — отдельно
Исполнительная документация монтажа относится к монтажным работам и не возникает автоматически из договора на изготовление.
Если монтаж не входит в договор, его исполнительная документация также остаётся за границей заказа на изготовление.
- акты скрытых работ
- исполнительные схемы монтажа
- журналы монтажных и сварочных работ
- документы геодезического контроля
- акты приёмки смонтированных конструкций
Что закрепить в договоре
- входит ли закупка металлопроката
- входит ли разработка КМД
- состав и сторона поставки метизов
- требования к ЛКМ
- требования к упаковке
- адрес и условия доставки до склада покупателя
- перечень документов по каждой партии
- точное название документа
- кто его готовит
- на каком основании
- для каких конструкций или партий
- в какой форме
- когда передаётся
- кто проверяет
- как устраняются замечания
- является ли документ условием передачи или оплаты
Реестр документов
Проведите по таблице в сторону, чтобы увидеть все столбцы.
| Документ | Кто готовит | Когда передаётся | Основание | Статус |
|---|---|---|---|---|
| Название документа | Ответственная сторона | Этап передачи | Проект или договор | Включён или не включён |
| Название документа | Ответственная сторона | Этап передачи | Проект или договор | Включён или не включён |
| Название документа | Ответственная сторона | Этап передачи | Проект или договор | Включён или не включён |
Документы для закупки и проверки компании
Можно заранее согласовать перечень документов по заказу и получить доступные сведения для проверки контрагента.
Короткие ответы
Обязателен ли паспорт качества?
ГОСТ 23118-2019 содержит требования к документу о качестве. Для ваших конструкций проверьте применимость стандарта, содержание документа и связь с партией; одного названия «паспорт» недостаточно.
Всегда ли передаются сертификаты на металл?
Название и состав документов зависят от материала, применимых требований и поставки. До заказа уточните, какие документы подтверждают характеристики и партию продукции, кто их предоставляет и когда.
Входят ли документы контроля сварки?
Виды контроля и документы по его результатам определяют по применимым требованиям и рабочей документации. Их перечень следует проверить до согласования поставки.
Входят ли документы монтажа?
Не автоматически. Они относятся к исполнителю монтажных работ.
Какие документы нужны по материалу и партии?
Документы должны позволять сопоставить переданные конструкции с заказом и подтвердить требуемые сведения о качестве. Точный перечень и форму определяют по применимым требованиям, документации и составу поставки.
Выдаётся ли одинаковый пакет по всем заказам?
Нет. Перечень зависит от документации, материала, контроля, покрытия, комплектности и способа передачи.
Обсудить комплект документов
Оставьте номер телефона. Тип конструкций и требования заказчика обсудим после обратного звонка.
Источники
Указаны источники, на которых основаны технические определения материала. Перед применением к конкретному объекту необходимо проверить актуальную редакцию и область действия.
- ГОСТ 21.502-2016 — рабочая документация металлических конструкций (откроется в новой вкладке)Официальная карточка действующего стандарта о рабочей документации марки КМ. Не устанавливает обязательный состав КМД.
- ГОСТ 23118-2019 — стальные строительные конструкции (откроется в новой вкладке)Официальная карточка Росстандарта. Требования применяются в пределах области действия документа.
