Какие данные определяют материал
Обозначение
Записывается так, как оно указано в проекте, спецификации или ведомости.
Нормативный документ
Определяет систему обозначений, требования и область применения.
Вид проката
Лист, профиль, труба или другой сортамент рассматриваются отдельно.
Толщина или сечение
Характеристика материала оценивается вместе с размером элемента.
Дополнительные требования
Перенесите из проекта требования к состоянию поставки, ударной вязкости и другим характеристикам, если они заданы.
Основание: ГОСТ 27772-2021 (откроется в новой вкладке)
Класс стали и марка стали
ГОСТ 19281-2014 различает марки стали и классы прочности продукции, а ГОСТ 380-2005 посвящён маркам углеродистой стали. Обозначение нужно читать в контексте указанного документа. Названия из разных систем нельзя автоматически считать равнозначными.
Проведите по таблице в сторону, чтобы увидеть все столбцы.
| Сведения | Что проверить | Что передать для расчёта |
|---|---|---|
| Марка стали | Полное обозначение и стандарт, в котором оно установлено | Запись без сокращений из спецификации |
| Класс прочности | Требования к свойствам соответствующей продукции | Класс вместе с видом проката и нормативным документом |
| Дополнительные условия | Размеры, состояние поставки и особые требования проекта | Соответствующую строку спецификации и примечания |
Основание: ГОСТ 19281-2014 (откроется в новой вкладке), ГОСТ 380-2005 (откроется в новой вкладке)
Если в проекте указаны С245, С255 или С345
Перенесите обозначение из действующего проекта без сокращений и приложите спецификацию. Для заказа важны также нормативный документ, вид проката, толщина и дополнительные требования. По одному обозначению нельзя подтвердить допустимость замены материала.
Для проката строительных стальных конструкций действует ГОСТ 27772-2021. Если проект ссылается на другую редакцию или документ, укажите эту ссылку как в оригинале: изменение основания должно пройти проверку проектной стороны.
Основание: ГОСТ 27772-2021 (откроется в новой вкладке)
09Г2С и Ст3: что проверить перед сравнением
Проведите по таблице в сторону, чтобы увидеть все столбцы.
| Что проверить | Зачем |
|---|---|
| Полное обозначение | Исключить сокращённое или разговорное название |
| Стандарт | Определить действующие требования |
| Толщину | Проверить применимый диапазон |
| Требования проекта | Не потерять заданные характеристики |
| Согласование замены | Зафиксировать ответственность |
- 01
Полная запись
Возьмите обозначение из проекта вместе с нормативным документом и требованиями к поставляемому прокату.
- 02
Название не доказывает эквивалентность
Совпадение бытового названия не подтверждает замену.
- 03
Проверяются условия
Важны свойства, толщина, состояние поставки и требования проекта.
- 04
Решение фиксируется
Окончательное решение принимает ответственная проектная сторона.

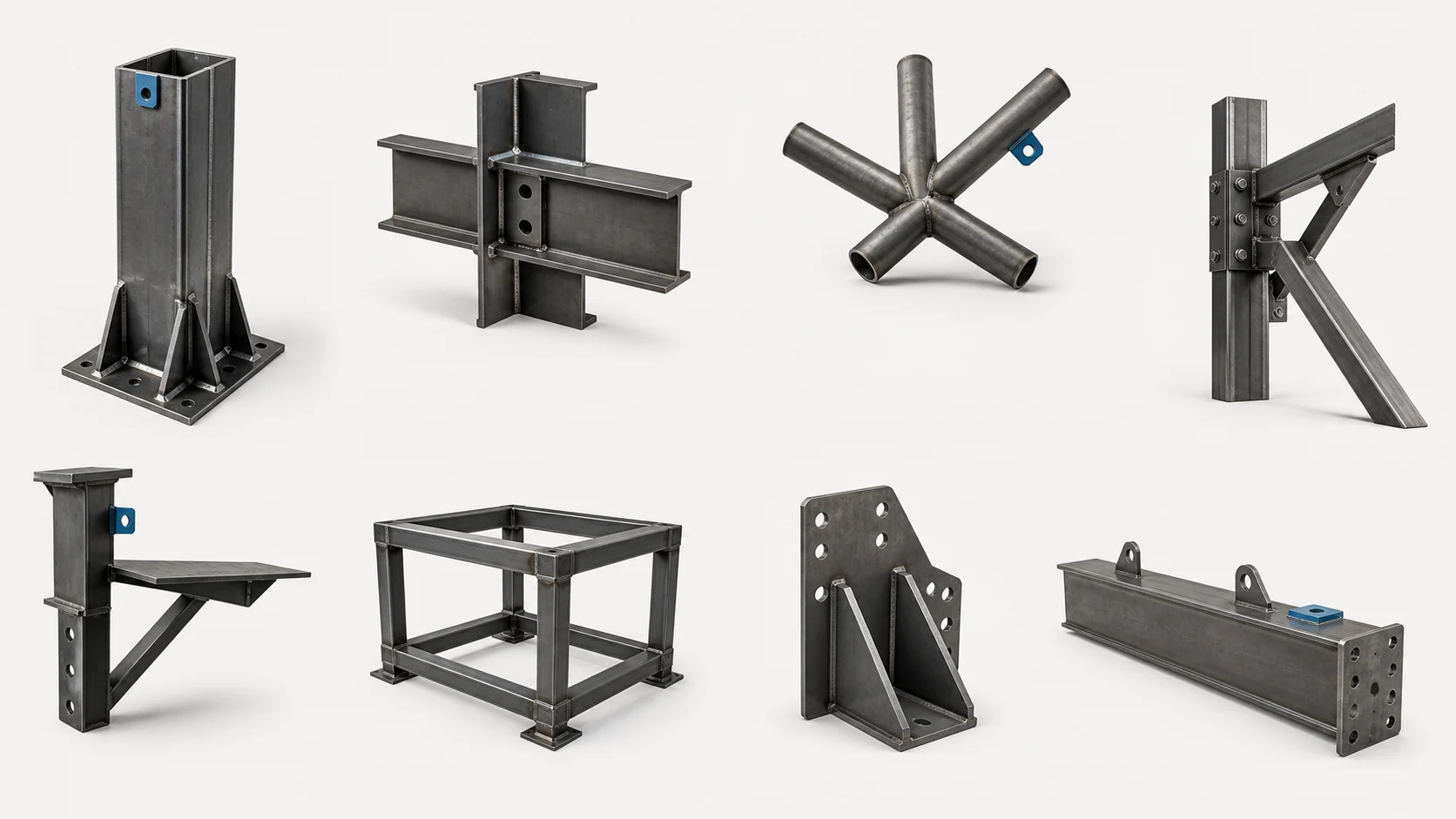

Что указывать в запросе на изготовление
Металлопрокат может быть предоставлен заказчиком либо закуплен исполнителем по согласованной марке стали, сортаменту и объёму.
- обозначение материала
- нормативный документ
- сортамент
- размеры
- масса или количество
- документы проекта
- покрытие
- особые требования
- допустимость замены
- ответственная сторона за согласование
Как согласуется замена материала
- 01
Фиксируется исходный материал
Используется полное обозначение из действующей документации.
- 02
Определяется причина
Причина замены записывается до сравнения вариантов.
- 03
Сопоставляются требования
Проверяются применимые характеристики и ограничения.
- 04
Оценивается влияние
Учитывается влияние на конструкцию и изготовление.
- 05
Принимается решение
Решение принимает ответственная проектная сторона.
- 06
Обновляется основание
Изменение закрепляется в документации или письменно.
- 07
Передаётся новая версия
Согласованное изменение поступает в расчёт и производство.
Частые ошибки
- указана только разговорная марка
- отсутствует нормативный документ
- смешаны обозначения
- не учтена толщина
- замена взята из непроверенной таблицы
- в КМ и спецификации разные значения
- изменение не связано с ревизией
Короткие ответы
Можно ли рассчитать без точной марки?
Предварительная оценка возможна, но материал должен быть определён до окончательного расчёта и запуска.
Можно ли заменить 09Г2С на другой материал?
Только после проверки требований и решения ответственной стороны.
Нужно ли указывать ГОСТ?
Нормативное основание помогает однозначно определить материал и требования.
Можно ли использовать таблицу аналогов?
Только как отправную точку для проверки, а не как самостоятельное основание замены.
Обсудить документацию
Оставьте номер телефона для обратного звонка. Чертежи можно добавить на следующем шаге; вопросы по материалу обсудим по телефону.
Источники
Указаны источники, на которых основаны технические определения материала. Перед применением к конкретному объекту необходимо проверить актуальную редакцию и область действия.
- ГОСТ 27772-2021 — прокат для строительных стальных конструкций (откроется в новой вкладке)Официальная карточка действующего стандарта. Учитываются вид продукции, требования и состояние поставки; карточка не заменяет проверку характеристик конкретного проката.
- ГОСТ 380-2005 — марки углеродистой стали обыкновенного качества (откроется в новой вкладке)Официальная карточка стандарта о марках стали. Не является таблицей взаимозаменяемости материалов.
- ГОСТ 19281-2014 — прокат повышенной прочности (откроется в новой вкладке)Официальная карточка стандарта, включающего марки стали, классы прочности и требования к продукции.
