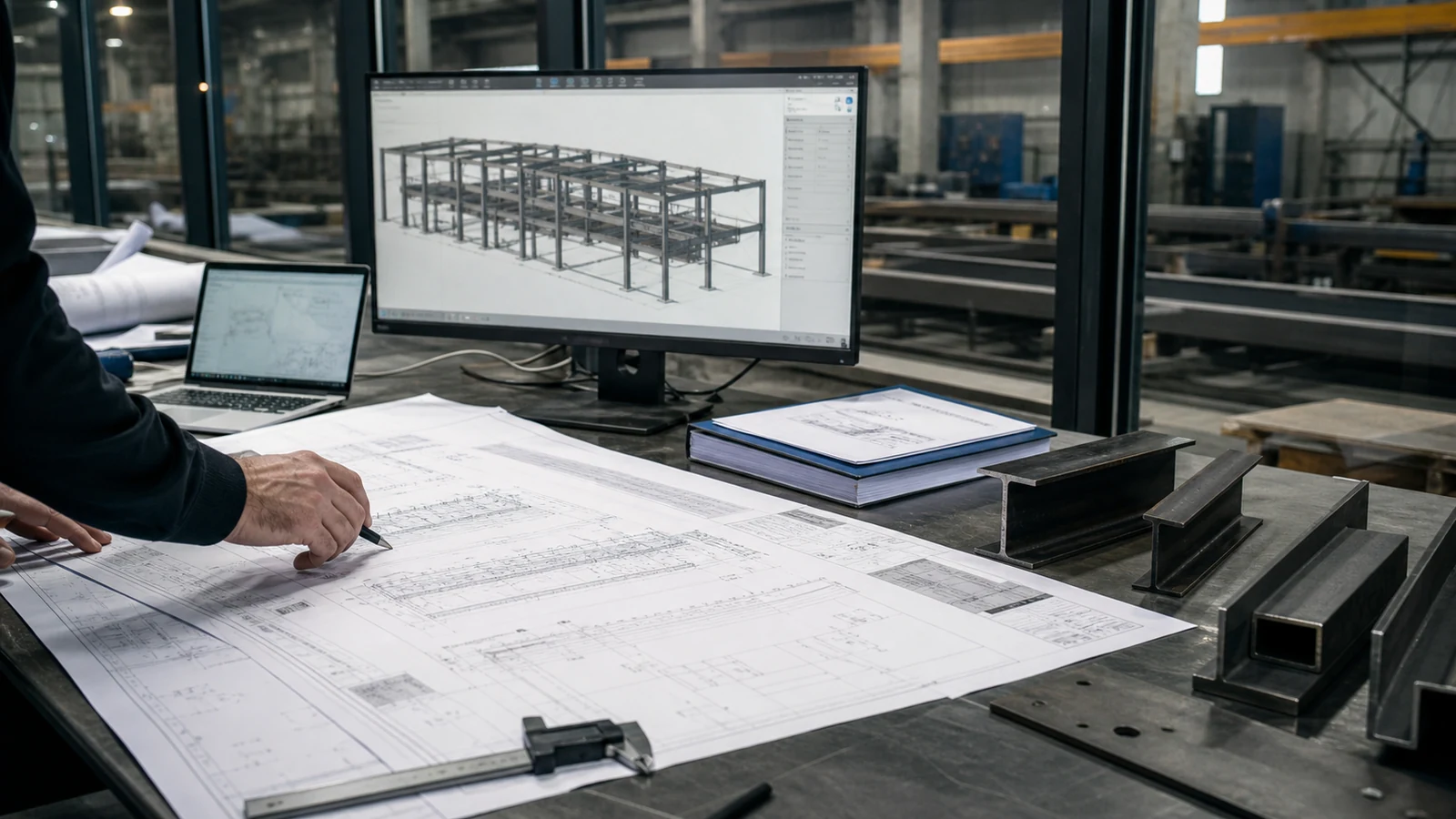

КМ и КМД — разная детализация
Проведите по таблице в сторону, чтобы увидеть все столбцы.
| Вопрос | КМ | КМД |
|---|---|---|
| Основная задача | Зафиксировать конструктивные решения | Подготовить рабочую деталировку |
| Что показано | Схема, сечения, материалы, узлы | Детали, размеры, отверстия, соединения, марки |
| Для предварительной оценки | Часто достаточно при понятном составе | Даёт более точную основу |
| Для изготовления | Достаточность размеров и узлов проверяют отдельно | Деталировка деталей и сборочных элементов |
| Кто отвечает | Проектная сторона | Сторона, назначенная договором или заданием |
Основание: ГОСТ 21.502-2016 (откроется в новой вкладке)
Что содержит КМ
КМ помогает понять объект и оценить состав, но может не содержать всех размеров деталей и отправочных элементов.
- общие данные по конструкциям
- схемы расположения элементов
- основные сечения
- марки и классы материалов
- проектные узлы
- спецификации и ведомости в составе комплекта
- требования к изготовлению и защите, если они указаны
Основание: ГОСТ 21.502-2016 (откроется в новой вкладке)

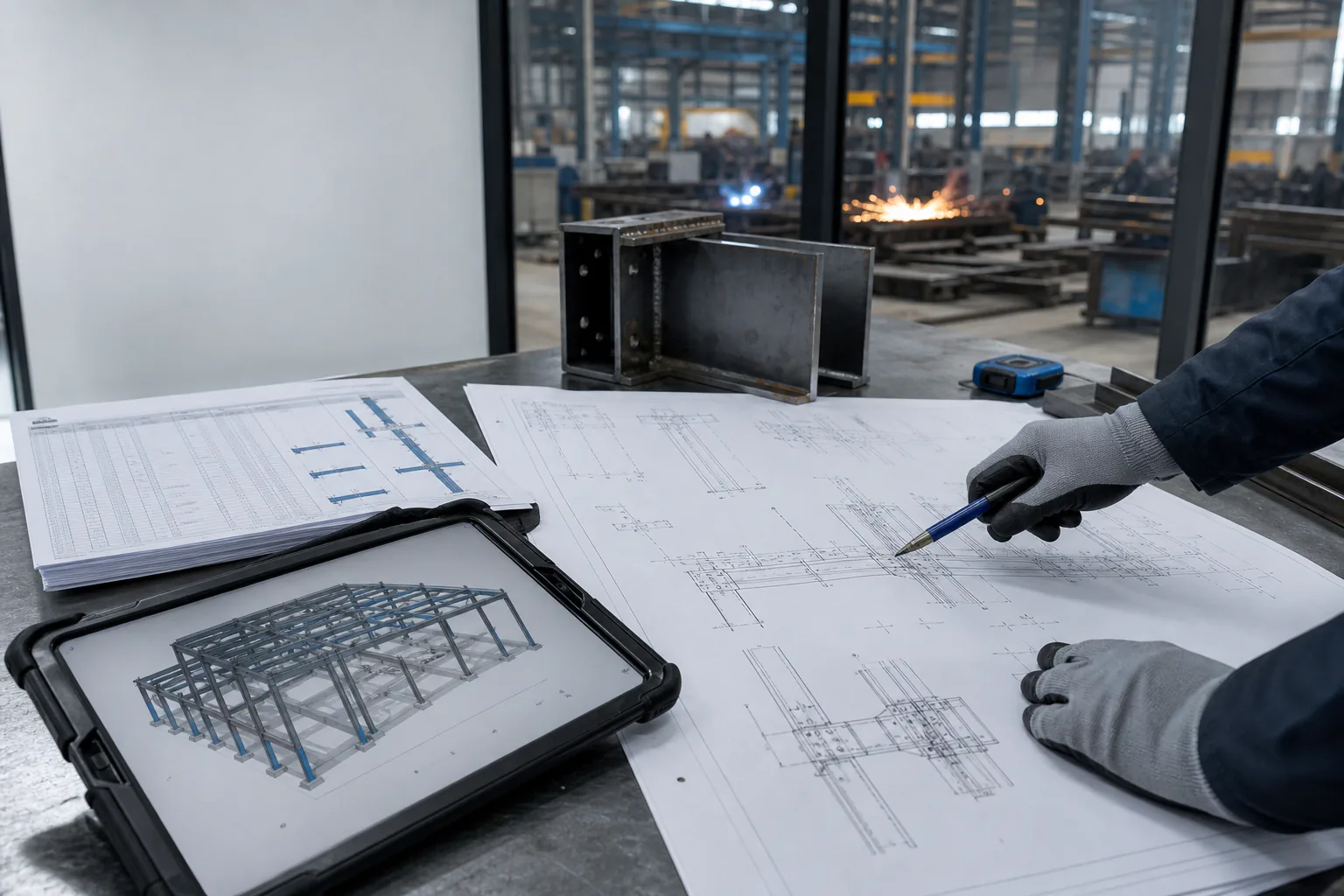

Какие сведения проверяют в КМД
КМД раскрывает детали и сборочные элементы для изготовления. Фактический состав деталировки проверяют по заданию и документации проекта: наличие файла с названием «КМД» ещё не означает, что в нём раскрыты все нужные узлы.
- чертежи деталей и сборочные чертежи
- размеры, отверстия и присоединительные зоны
- сварные и болтовые соединения
- марки и количество отправочных элементов
- ведомости деталей и отправочных марок
- данные для маркировки и комплектования
Результат предварительной оценки по КМ
По КМ можно оценить ориентировочную массу, основные типы элементов и состав заказа, если документация достаточно подробна. Точность зависит от раскрытия узлов, спецификаций и границы расчёта.
Предварительная оценка включает
Тип каркаса, основные профили, ориентировочную массу, группы конструкций и предварительный состав работ.
Может потребоваться
Детали соединений, отверстия, отправочные марки, комплектующие, объём сварки и порядок сборки.
Предварительная оценка по КМ

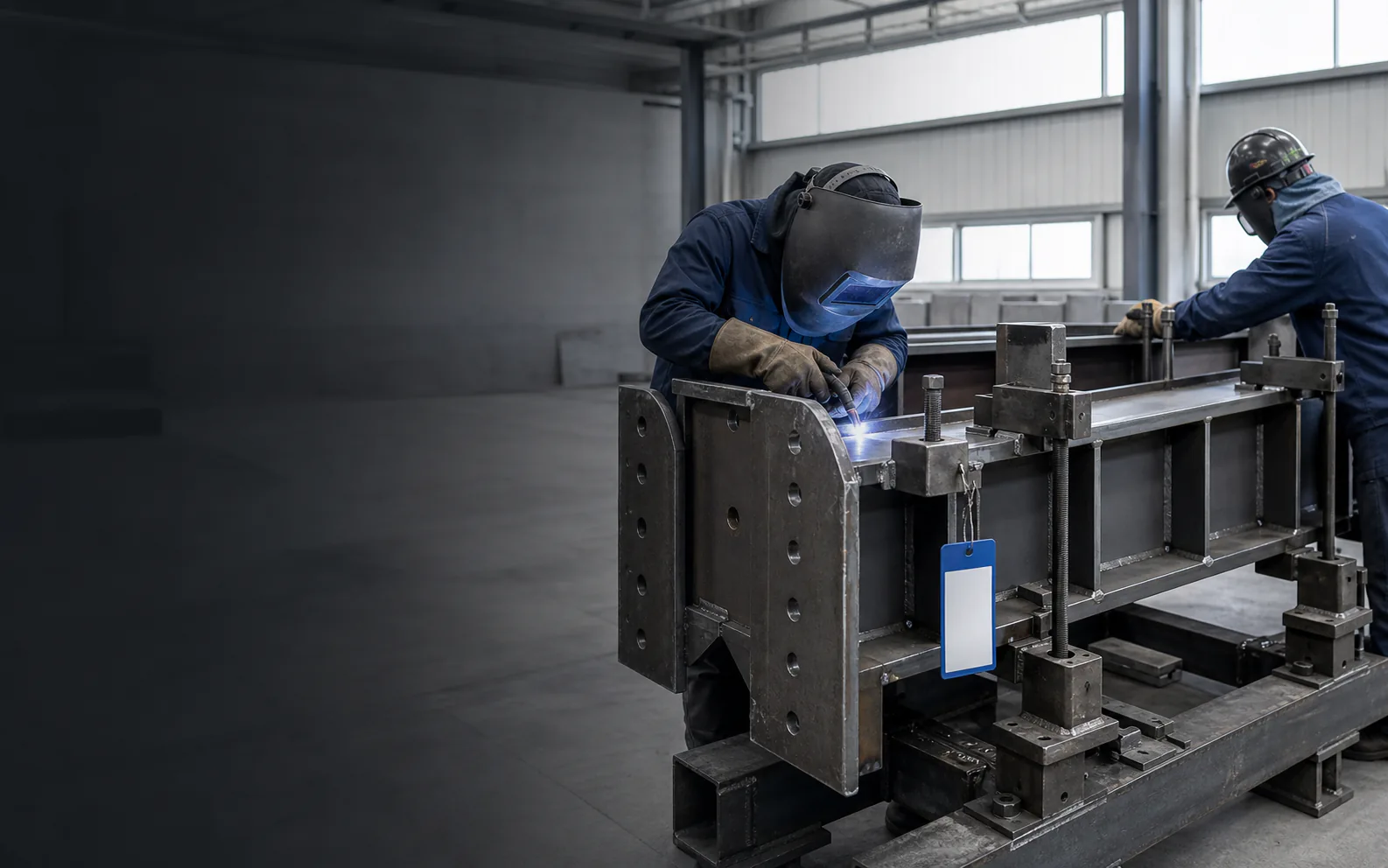

Что требуется для запуска изготовления
Если КМД ещё нет, их разработку можно включить отдельным этапом заказа. Срок, стоимость, исходные данные и ответственность фиксируются отдельно.
Рабочие размеры
Геометрия деталей, отверстий и присоединительных зон.
Материалы
Марки стали, сортамент и требования к позициям.
Соединения
Сварные и болтовые узлы с понятным составом.
Марки и количество
Перечень отправочных элементов и деталей.
Покрытие
Система защиты и подготовка поверхности.
Комплектование
Состав крепежа, партий и передаваемых позиций.
Основание: ГОСТ 23118-2019 (откроется в новой вкладке)
Частые проблемы комплектов
Несколько действующих версий
В одном архиве находятся листы разных выпусков.
Разные материалы
На чертеже и в ведомости указаны разные марки стали.
Нераскрытый узел
Есть ссылка на решение, которого нет в комплекте.
Нет связи с ведомостью
Чертежи не дают однозначного количества элементов.
Изменения не выделены
Новая версия передана без перечня заменённых листов.
Не определена граница
Непонятно, нужен весь объект или отдельная часть.
Что отправить изготовителю
- КМ и имеющиеся КМД
- ведомость или спецификацию
- перечень нужных марок
- действующий выпуск файлов
- известные изменения
- требования к покрытию
- место передачи
- желаемый срок
- контакт для технических вопросов
Короткие ответы
Можно изготовить только по КМ?
По достаточно подробным КМ можно начать предварительную оценку. До изготовления проверяют достаточность рабочей деталировки, размеров, материалов и соединений для конкретных элементов.
КМД заменяет КМ?
Нет. КМД развивает проектные решения и связано с актуальной проектной основой.
Нужно передавать все файлы?
Передайте действующий комплект и обозначьте часть объекта, которая входит в запрос.
Рассчитать изготовление по имеющимся чертежам
Оставьте номер телефона. На следующем шаге можно добавить имеющиеся чертежи; если их пока нет, обсудим исходные данные по телефону.
Источники
Указаны источники, на которых основаны технические определения материала. Перед применением к конкретному объекту необходимо проверить актуальную редакцию и область действия.
- ГОСТ 21.502-2016 — рабочая документация металлических конструкций (откроется в новой вкладке)Официальная карточка действующего стандарта о рабочей документации марки КМ. Не устанавливает обязательный состав КМД.
- ГОСТ 23118-2019 — стальные строительные конструкции (откроется в новой вкладке)Официальная карточка Росстандарта. Требования применяются в пределах области действия документа.
