Колонны
Вертикальные несущие элементы рам и каркаса.

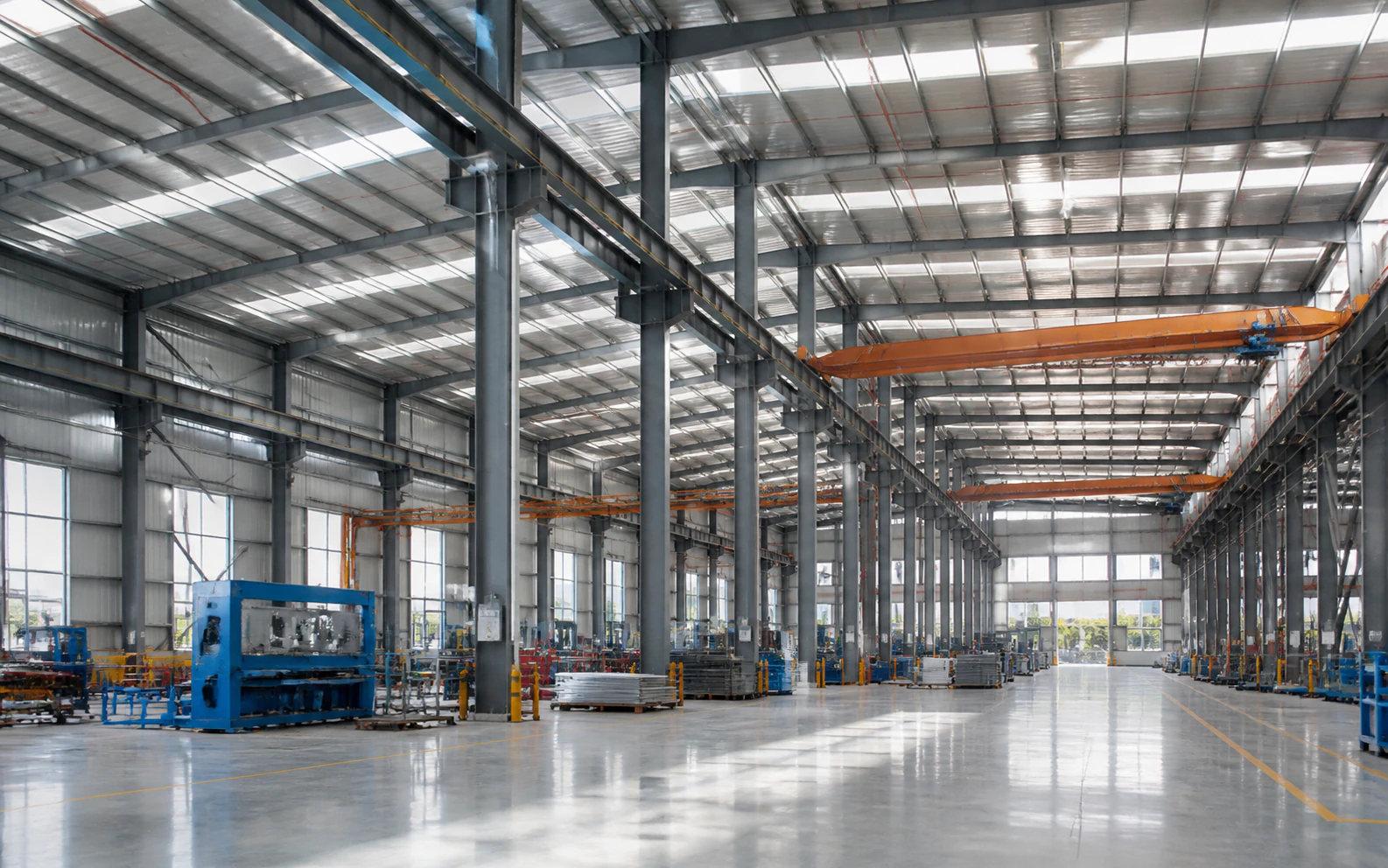

Изготовление несущих металлокаркасов зданий
Изготавливаем несущие элементы металлокаркаса по готовой документации: колонны, сварные балки, ригели, фермы, связи и второстепенные конструкции. В расчёт можно включить весь каркас или выбранную часть.
Состав металлокаркаса
Состав определяется рабочей ведомостью и границей несущего каркаса.
Прокатные балки и ригели
Горизонтальные элементы рам, перекрытий и покрытий по рабочим чертежам.
Сварные балки
Составные несущие элементы по КМД с предусмотренными рёбрами, опорными и соединительными деталями.
Фермы
Стропильные и подстропильные элементы покрытия.
Связи
Вертикальные и горизонтальные элементы пространственной жёсткости.
Второстепенные элементы
Прогоны, распорки, фахверк и обрамления.
Лестницы и площадки
Предусмотренные конструкции доступа и переходов.
Соединительные детали
Фасонки, пластины, рёбра и опорные элементы.
Метизы
Метизы комплектуются по рабочей документации или отдельной ведомости. Состав, количество и стоимость указываются в расчёте.
Состав расчёта металлокаркаса
Укажите, какая часть несущего каркаса должна войти в расчёт. Дополнительно можно включить закупку металлопроката, разработку КМД, подготовку поверхности и ЛКМ, метизы, маркировку, упаковку и доставку готового комплекта до склада покупателя.
Сначала выберите вариант заказа.
Типы металлокаркасов
Тип показывает конструктивную схему, но не расширяет страницу до строительства здания под ключ.
Однопролётный каркас
Рамная схема с одним основным пролётом.
Многопролётный каркас
Несколько пролётов с внутренними рядами колонн.
Каркас с крановыми элементами
Только предусмотренные проектом несущие и связевые конструкции.
Каркас с мезонином
Основной каркас и конструкции промежуточного уровня.
Каркас по очередям
Комплектование по корпусам, осям или участкам.
Соединения и отправочные элементы
Каркас передаётся не как абстрактный тоннаж, а как перечень отправочных элементов и соединительных деталей.
Отправочные элементы
Границы колонн, балок, ферм и связей определяются рабочими чертежами.
Сварные соединения
Выполняются в составе изготовляемого отправочного элемента.
Болтовые соединения
Отверстия и соединительные детали изготавливаются по документации.
Зоны сопряжения
Геометрия и отверстия должны обеспечивать заданное соединение элементов.
Особенности изготовления элементов каркаса
Здесь раскрыты только особенности каркаса. Закупка материала и входной контроль выполняются до запуска изготовления элементов, если металлопрокат входит в поставку исполнителя. Полный перечень операций — на странице изготовления металлоконструкций.
- 01
Сверяем ведомость и границы отправочных элементов
Фиксируем состав несущего каркаса и выбранной части.
- 02
Изготавливаем детали и собираем колонны, балки, фермы и связи
Элементы собираются по рабочим данным и остаются связанными с ведомостью.
- 03
Контролируем геометрию, отверстия и зоны сопряжения
Проверяем предусмотренные документацией размеры, отверстия, соединения и присоединительные зоны элементов каркаса.
- 04
Выполняем предусмотренное покрытие и маркировку
Подготавливаем поверхность, наносим согласованное ЛКМ, маркируем элементы и связываем их с ведомостью и партией.
- 05
Комплектуем по корпусам, осям или участкам
Партия получает однозначную границу и перечень марок.
Покрытие металлокаркаса
Система покрытия и граница работ должны быть указаны в расчёте. Огнезащита и специальные процессы не включаются автоматически.
Грунт
Система и подготовка поверхности задаются документацией.
Грунт и эмаль
Количество слоёв и требования указываются отдельно.
Специальная система
Только по принятому техническому основанию.
Без финишной окраски
Граница покрытия фиксируется в расчёте.
Комплектование по корпусам, осям и участкам
Партии формируются по корпусам, осям, монтажным участкам, видам конструкций или календарным этапам.
- Граница
- Корпус, оси, участок, вид конструкций или этап
- Состав
- Марки и количество
- Метизы
- Тип или класс, количество и упаковочные места
- Идентификация
- Маркировка элементов и связь с ведомостью
- Упаковка
- Способ укладки, фиксации и защиты покрытия
- Документы
- Согласованный перечень по материалу, изготовлению и контролю, партии и передаче
- Передача и доставка
- Склад покупателя, плановая дата и условия доставки либо иная согласованная точка
Граница заказа металлокаркаса
Изготовление несущего каркаса не означает автоматическое включение смежных частей здания.
Проведите по таблице в сторону, чтобы увидеть все столбцы.
| Позиция | Статус по умолчанию | Пояснение |
|---|---|---|
| Несущий каркас | В расчёте | Состав определяется ведомостью и выбранной границей |
| Второстепенные элементы | По заданию | Включаются отдельной группой |
| Металлопрокат | Отдельная строка | Закупка исполнителем либо материал заказчика |
| Разработка КМД | Отдельная опция | Включается отдельным этапом при необходимости |
| Метизы | Отдельная строка | По рабочей документации или ведомости метизов |
| Подготовка поверхности и ЛКМ | Отдельная строка | По системе покрытия заказа |
| Маркировка и упаковка | В составе партии | Требования фиксируются до производства |
| Доставка до склада покупателя | Отдельная строка | По маршруту, габаритам, массе и упаковке |
| Сопровождающие документы | В составе заказа | Точный перечень фиксируется в спецификации |
| Монтаж | Не входит | Не подтверждён как услуга этой страницы |
| Ограждающие конструкции | Не входят | Отдельная поставка |
| Фундамент | Не входит | Смежная часть объекта |
| Инженерные системы | Не входит | Смежная часть объекта |
| Строительство здания под ключ | Не входит | Страница относится к изготовлению каркаса |
Стоимость металлокаркаса
Стоимость металлокаркаса формируется из металлопроката, изготовления несущих и второстепенных элементов, разработки КМД при необходимости, ЛКМ, метизов, упаковки и доставки. Каждая позиция показывается отдельно.
Металлопрокат
Марка стали, сортамент, масса и стоимость либо материал заказчика.
Изготовление каркаса
Масса, номенклатура, повторяемость, соединения и обработка.
Разработка КМД
Отдельный этап с собственными сроком и стоимостью.
Покрытие
Подготовка поверхности, площадь и система ЛКМ.
Метизы
Состав, количество и стоимость.
Упаковка
Способ укладки, фиксации и защиты покрытия.
Доставка
До склада покупателя с учётом маршрута, габаритов, массы и упаковки.
Подробная структура расчёта и сравнение цены за тонну — на странице стоимости.
Посмотреть стоимостьРассчитать металлокаркас
Укажите состав каркаса, границу и имеющиеся документы.
Короткие ответы
Можно рассчитать только основные элементы?
Да. Укажите колонны, балки, фермы, связи или другую выбранную группу.
Можно включить сварные балки?
Да. Сварные балки рассчитываются как отдельная группа элементов по КМД.
Можно включить металл, метизы и упаковку?
Да. Каждая позиция указывается отдельной строкой в расчёте и спецификации.
Можно заказать разработку КМД?
Да. Разработка КМД включается отдельным этапом с отдельными сроком и стоимостью.
Можно доставить комплект до склада?
Да. Доставка до склада покупателя рассчитывается по маршруту, габаритам, массе и упаковке.
Входит ли монтаж?
Нет автоматически. Страница относится к изготовлению металлокаркаса.
Входит ли фундамент?
Нет. Фундамент — смежная часть объекта.
